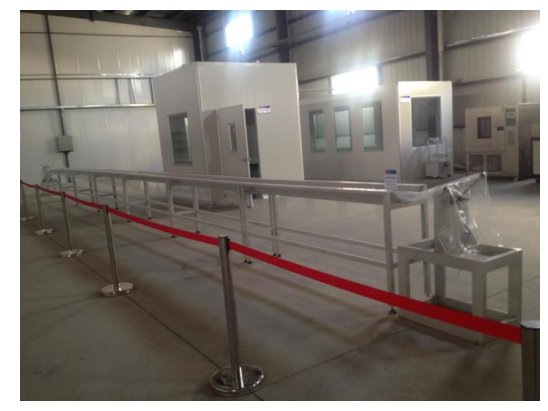

图1、整机图

1、适用范围：

1.1适用于有衬里消防水带、消防湿水带扽消防水带延伸率、膨胀率和扭转方向试验；

1.2适用于规格为Ф25mm、Ф40mm、Ф50mm、Ф65mm、Ф80mm、Ф100mm的消防水带试验。此规格为标准配置，如需增加其它规格费用另计。

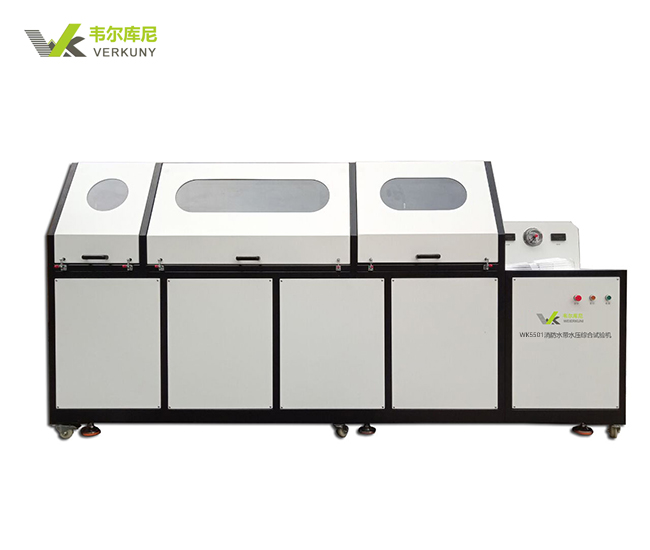

1.3与我公司“ZY6501-PC消防水带水压综合试验机”以及接口装置配合使用，需另购；

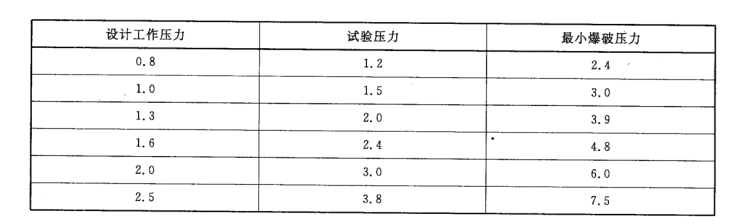

1.4适用于表1工作压力、试验压力、最小爆破压力.单位：MPa

表1

2、符合标准：

符合GB6246-2011《消防水带》第5.7节延伸率、膨胀率以及扭转方向试验。

3、技术参数：

3.1试验方法：取试样长度大于15m，一端与水压源相接，另一端固定在专用夹具上。罐水并排尽空气后关闭排气阀。升压至0.1MPa，待试样延伸稳定后，测定此时试样的长度、两端及中间共三处周长的算术平均值，然后均匀地升压设计工作压力，待试样延伸稳定后，再测定此时试样长度、相应三处周长的算术平均值并观察其扭转方向。

3.2扭转架规格：长16m(含扭转装置)， 高1.4m  宽0.4m；

3.3扭转装置一套

3.4材质：采用方钢，平面采用1.2mm厚钢板经高温烤漆处理；

3.5水压源：采用我公司“ZY6501-PC消防水带水压综合试验机”以及接口装置配合使用，需另购；

3.6延伸率和膨胀率采用钢尺测得。

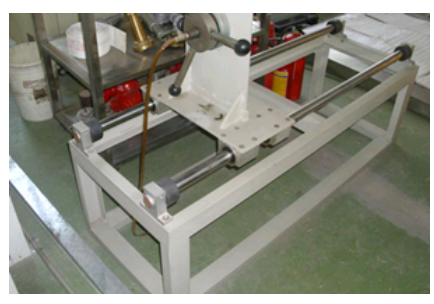

图2、扭转装置
