一、适用范围：

1.1适用于有衬里消防水带试验；

1.2适用于消防水带的水压试验和爆破试验。

1.3适用于规格为Ф50mm、Ф65mm、Ф80mm的消防水带试验。此规格为标准配置，需要另外增加的规格和型号费用另算。

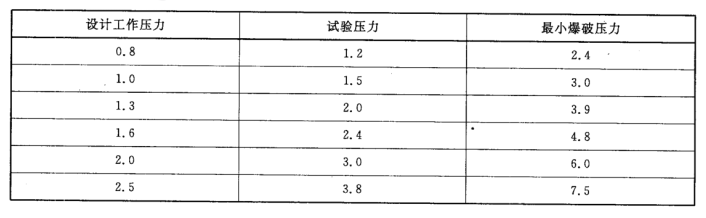

1.4适用于表1工作压力、试验压力、最小爆破压力.单位：MPa

表1

1.5适用于延伸率和膨胀率及扭转试验作压力源。装置选配；

1.6适用于水带可弯曲性试验作压力源。装置选配；

1.7适用于水带耐磨性能试验作压力源。装置选配；

1.8适用于水带与消防接口连接性能试验；

1.9广泛应用于生产工厂、产品质量检验所、科研院校等单位对各种消防水带的生产检验和开发研究。

二、符合标准：

2.1符合GB 6246-2011《消防水带》第4.4节中设计工作压力、试验压力及最小爆破压力试验。

2.2符合GB6246-2010《消防水带》标准第5.4节水压试验与爆破试验；

2.3符合GB6246-2010《消防水带》标准第5.13节水带与消防接口连接性能试验；

三、主要特点：

3.1由计算机+PLC+模块采集数据和控制压力、流量、保压时间以及升压速率等等。

3.2采用水带自动夹紧密封技术，解决了老式试验机水带夹紧密封费时费力的难题。试验由计算机自动控制，并全程记录试验数据，可按要求自动生成报表，使水带试验实现高效自动化。占地小，结构紧凑，自动化程度高，循环用水，工作稳定，配件齐全。

3.3设备试件操作内箱衬采用不锈钢板材料制作。

3.4系统管路件采用防腐材料制作，美观大方

3.5消防水带连接方式：采用气动装夹。

3.6采用不锈钢防护孔板外加有机玻璃，透明的防护罩方便，用于观察。

3.7压力控制和稳压采用变频器控制。

3.8安全措施：

3.8.1高压系统采用双保险防范措施，即压力变送器控制水压，电接点压力表控制最高水压。一方面如有失效，另一方面也可保证试验人员和设备的安全。

3.8.2试验时有可能漏水，在着水部分的水带两端采用紧固装置全密封防水。加24V低电压控制，再加时间继电器控制，防水、防电、防失灵三层保护。

3.9加压系统由进口液体增压泵、变频器调压部分等组成，主要完成系统的加压和保压工作，可确保长时间试验的加压及保压。

3.10采用微机控制试验过程，实时显示试验压力时间曲线，试验结果可自动保存，也可打印输出，断电能自动保存；

3.11计算机软件：采用美国NI精密设备开发软件LabView，我公司自主完成第二次开发。界面严谨、条理清晰、控制方便快捷；

3.12夹具、工装配置齐全、安装方便快捷；

3.13整体设计合理，维修保养方便。自动恒压，轻微渗漏自动补充恒定压力。高压管路超数倍制作，经久耐用

四、主要性能参数：

4.1仪器组成：由压力源、试验部分、操作控制部分组成；

4.2压力源：

4.2.1试验介质：水（循环使用，带过滤装置）；

4.2.2压力范围：0~15MPa；

4.2.3高压泵压力：0~20Mpa

4.2.4升压速率：5~15Mpa/min；连续可调。

4.2.5稳压装置：可耐压20Mpa；当水压小于3.0MPa时，经过稳压后，压力波动值小于±0.05MPa；当水压高于3.0MPa时，经过稳压后，压力波动值小于±0.10MPa；

4.2.6压力传感器（压力显示装置）：压力0~20Mpa，并能记录爆破压力值，精度为±0.01MPa，分辨率为0.001MPa；

4.2.7压力采集间隔：100ms；

4.2.8流量：20L/min。

4.3试验部分：

4.3.1试样长度：1.2m；

4.3.2消防水带试样接口：规格为Ф50mm、Ф65mm、Ф80mm各一套，需要增加其它规格试样接口，需要另购；

4.3.3带有排气阀的密封装置一套；

4.3.4湿水带渗水量测量：

4.3.4.1集水槽：采用不锈钢制成，尺寸为长（1000±5）mm，宽度和深度为100mm；

4.3.4.2秒表：准确度为±1s/15min内；

4.3.5配有试样拆装工具一套。

4.4操作控制部分：

4.4.1采用计算机+PLC+模块采集和控制；

4.4.2压力控制和稳压采用变频器控制；

4.4.3保压时间：0~99.99min可设定；

4.5电源电压：AC380V 三相四线制 整机功率：10KW

4.6外形尺寸：

4.6.1主机体积（约）长3m×宽0.85m×高1.65m

4.6.2控制柜（约）长1.38m×宽1.15m×高1.6m
